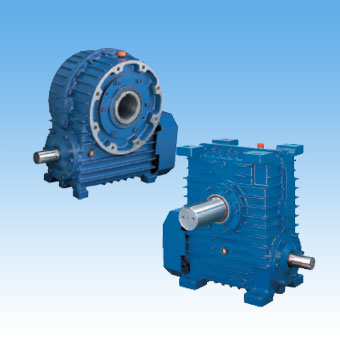

圓柱形蝸輪蝸桿

產品名?特點

•

  EWJ?EWJM系列

  性能提升，效率提升的節能型。 底腳安裝&輸出軸為實心軸型。

  小形尺寸 心間距25～70mm。 全尺寸任意安裝



•

  SWJ?SWJM系列

  性能提升，效率提升的環境友好型。 空心軸型：軸上、法蘭安裝

  小形尺寸 心間距25～70mm。 全尺寸任意安裝



•

  EW?EWM系列

  傳動能力，效率&成本的高度平衡下以確保高精度和緊湊性。以底腳安裝作為基本形，另有實心輸出軸·空心輸出軸兩種。實心軸型最適于聯軸器·鏈輪·皮帶的締結。



•

  SW?SWM系列

  同EW一樣的高度平衡性蝸桿，被裝入在可軸上安裝·法蘭安裝的專用箱體內。



•

  TERUS系列

  蝸輪減速機與齒輪電機組合的斜齒蝸輪減速電機?？梢詫?yīng)需要高強度·低噪音·緊湊化裝置的直交和高減速。

產品參數

環面驅動	EW/EWM 系列	SW/SWM 系列	EWJ/EWJM 系列	SWJ/SWJM 系列
鼓形 蝸桿	圓柱型 蝸桿	圓柱型 蝸桿	圓柱型 蝸桿	圓柱型 蝸桿
中形～大形 125mm ～ 315mm	小形～中形 80mm ～ 200mm	小形～中形 80mm ～ 200mm	小形 25mm ～ 70mm	小形 25mm ～ 70mm
速 比:一段減速
1/10 ～ 1/60	1/10 ～ 1/60	1/10 ～ 1/60	1/10 ～ 1/60	1/10 ～ 1/60
速 比:高減速
1/100 ～ 1/3600	1/100 ～ 1/3600	1/100 ～ 1/3600	1/100 ～ 1/3600	-
扭矩(N·m)
2700 ～ 47000	300 ～ 5300	300 ～ 5300	12 ～ 300	12 ～ 300

特點

可對應各類需求的蝸輪減速機

從小型到大型的充實產品線。

兩類蝸輪齒以供選擇

高性能的鼓形環面蝸桿，高度平衡性的圓柱型蝸桿是您最佳的選擇。

兩種安裝形式以供選擇

備有底腳安裝&軸上安裝·法蘭安裝2類箱體。

EWJ?EWJM系列

為了實現性能提升和效率提高以及節能化，實施了模塊化選擇，此外還使用底腳一體型箱體和芯間距正 mm 尺寸以便于使用。

帶電機并備有豐富的選配件。

產品參數

系列		EWJ·EWJM系列
蝸桿齒輪種類		圓柱型蝸桿
尺寸		小形
		芯間距25mm～70mm
速比	一段減速	1/10～1/60
	高減速	1/100～1/3600
扭矩		12～300N·m

SWJ?SWJM系列

為了實現性能提升和效率提高以及節能化，實施了模塊化選擇，此外還可安裝雙面法蘭。

帶電機并備有豐富的選配件。

系列		SWJ·SWJM系列
蝸桿齒輪種類		圓柱型蝸桿
尺寸		小形
		芯間距25mm～70mm
速比	一段減速	1/10～1/60
	高減速	-
扭矩		12～300N·m

EW?EWM系列

傳動能力，效率&成本的高度平衡下以確保高精度和緊湊性。

以底腳安裝作為基本形，另有實心輸出軸·空心輸出軸兩種。實心軸型最適于聯軸器·鏈輪·皮帶的締結. 豐富的選項以實現設備的緊湊化。

 產品參數

系列		EW·EWM系列
蝸桿齒輪種類		圓柱型蝸桿
尺寸		小形～中形
		芯間距80mm～200mm
速比	一段減速	1/10～1/60
	高減速	1/100～1/3600
扭矩		300～5300N·m

SW?SWM系列

同EW一樣的高度平衡性蝸桿，被裝入在可軸上安裝·法蘭安裝的專用箱體內。為裝置的簡約化作出貢獻。

輸出軸分為實心軸·空心軸兩類，還備有動力鎖·錐形套等形式。節約組裝工時。

產品參數

系列		SW?SWM系列
蝸桿齒輪種類		圓柱型蝸桿
尺寸		小形～中形
		芯間距80mm～200mm
速比	一段減速	1/10～1/60
	高減速	1/100～1/3600
扭矩		300～5300N?m

環面驅動 TD系列

鼓形環面蝸桿驅動，傳動能力更高·更高效率的高性能蝸桿。

備有底腳安裝同軸上安裝·法蘭安裝的2類，其整體布局追求極致的緊湊化和輕量化。

產品參數

系列		環面驅動
蝸桿齒輪種類		鼓形蝸桿
尺寸		中型～大型
		芯間距125mm～315mm
速比	一段減速	1/10～1/60
	高減速	1/100～1/3600
扭矩		700～47000N·m

TSUBAKI椿本減速機型號如下：

EWJ25E10L

EWJ35E10L

EWJ42E10L

EWJ50E10L

EWJ63E10L

EWJ70E10L

EWJ25E15L

EWJ35E15L

EWJ42E15L

EWJ50E15L

EWJ63E15L

EWJ70E15L

EWJ25E20L

EWJ35E20L

EWJ42E20L

EWJ50E20L

EWJ63E20L

EWJ70E20L

EWJ25E25L

EWJ35E25L

EWJ42E25L

EWJ50E25L

EWJ63E25L

EWJ70E25L

EWJ25E30L

EWJ35E30L

EWJ42E30L

EWJ50E30L

EWJ63E30L

EWJ70E30L

EWJ25E40L

EWJ35E40L

EWJ42E40L

EWJ50E40L

EWJ63E40L

EWJ70E40L

EWJ25E50L

EWJ35E50L

EWJ42E50L

EWJ50E50L

EWJ63E50L

EWJ70E50L

EWJ25E60L

EWJ35E60L

EWJ42E60L

EWJ50E60L

EWJ63E60L

EWJ70E60L

SWE25E20DF

SWE35E20DF

SWE42E20DF

SWE50E20DF

SWE63E20DF

SWE70E20DF

SWE25E10DF

SWE35E10DF

SWE42E10DF

SWE50E10DF

SWE63E10DF

SWE70E10DF

SWE25E15DF

SWE35E15DF

SWE42E15DF

SWE50E15DF

SWE63E15DF

SWE70E15DF

SWE25E25DF

SWE35E25DF

SWE42E25DF

SWE50E25DF

SWE63E25DF

SWE70E25DF

SWE25E30DF

SWE35E30DF

SWE42E30DF

SWE50E30DF

SWE63E30DF

SWE70E30DF

SWE25E40DF

SWE35E40DF

SWE42E40DF

SWE50E40DF

SWE63E40DF

SWE70E40DF

SWE25E50DF

SWE35E50DF

SWE42E50DF

SWE50E50DF

SWE63E50DF

SWE70E50DF

SWE25E60DF

SWE35E60DF

SWE42E60DF

SWE50E60DF

SWE63E60DF

SWE70E60DF

EW80B30R

EW100B30R

EW125B30R

EW150B30R

EW175B30R

EW200B30R

EW80B10R

EW100B10R

EW125B10R

EW150B10R

EW175B10R

EW200B10R

EW80B15R

EW100B15R

EW125B15R

EW150B15R

EW175B15R

EW200B15R

EW80B20R

EW100B20R

EW125B20R

EW150B20R

EW175B20R

EW200B20R

EW80B30R

EW100B30R

EW125B30R

EW150B30R

EW175B30R

EW200B30R

EW80B40R

EW100B40R

EW125B40R

EW150B40R

EW175B40R

EW200B40R

EW80B50R

EW100B50R

EW125B50R

EW150B50R

EW175B50R

EW200B50R

EW80B60R

EW100B60R

EW125B60R

EW150B60R

EW175B60R

EW200B60R
