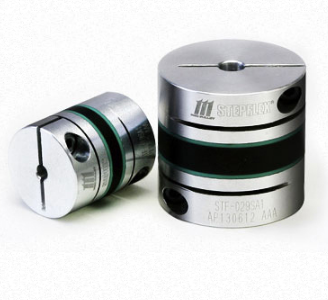

STF系列特點：

用于伺服步進電機的高衰減性能橡膠耦合。新開發的層壓橡膠元件(HNBR)實現了高衰減和低反作用力。與彈性部分使用金屬的柔性聯軸器相比，它能更快地吸收振動。這抑制了步進電機等中可能出現的共振現象。

優良的衰減性能。

與金屬板簧型聯軸器相比，阻尼性能更高，更容易抑制步進電機等可能出現的共振現象。
實現軸反作用力的降低。

通過將硬質橡膠夾在彈性部分和軟質橡膠之間的層壓元件結構，大大降低了未對準的軸向反作用力，大大減輕了軸承等的負擔。

簡單·可靠·諾帕克拉西。

由于與軸的緊固采用夾緊方式，因此只需擰緊左右各一根螺栓即可完成安裝。夾緊輪轂抗振動、沖擊，可以可靠地緊固，也沒有齒隙。

STF-013SA1

STF-016SA1

STF-019SA1

STF-024SA1

STF-029SA1

STF-034SA1

STF-039SA1

STF-044SA1

STF-056SA1

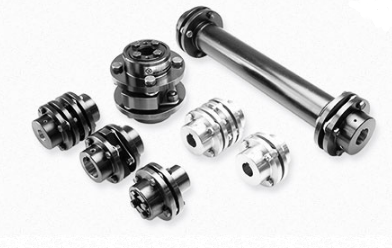

SFH系列特點：

在高輸出應用的板簧聯軸器中，最大尺寸為法蘭外徑φ262 mm，允許扭矩為8000N·m。我們提供了一種高度靈活的雙元件浮動軸型，其中雙元件類型和元件高度剛性，中間通過浮動軸連接在一起。特別是浮動軸也可以根據客戶的要求進行長度設定。

安裝方法是自由的。

因?yàn)槭且韵驴灼窞闃?biāo)準進行生產線的，所以也可以對應用鑰匙進行軸緊固和通過燒結配合進行軸緊固等。此外，我們還提供采用摩擦緊固的SFH S/G-K-K類型，您可以自由選擇安裝方法。

可以以零件為單位進行組裝。

以零件為單位交付，即使是組裝狀態下無法安裝的設計也可以毫無問題地使用。

SFH-150S

SFH-170S

SFH-190S

SFH-210S

SFH-150G

SFH-170G

SFH-190G

SFH-210G

SFH-220G

SFH-260G

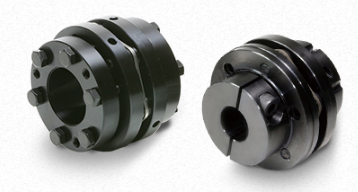

SFM系列特點：

一種用于實現機床主軸耦合所需的高扭矩、低慣性和高速旋轉的高規格模型。與傳統模型相比，扭矩變化大大擴大，除了傳統的楔形緊固方法之外，還增加了新的夾緊方法，并大大擴大了選擇的范圍。此外，平衡修復標準裝備，解決高速旋轉的問題。

高扭矩/低慣性。

通過追求理想的形狀，新開發的元件(板簧)大大提高了容許扭矩。耦合的精簡也是可能的。

高速旋轉24000min-1的平衡修正。

標準裝備耦合單體的平衡修正。支持高速旋轉。

夾緊方法。

單側2根螺栓可調心。兩側的夾緊輪轂由高精度的專用夾具組裝而成，確保了高度的同心性。

楔子緊固方法。

高度可靠的高精度楔形緊固方法。和夾緊方式一樣，確保了很高的同心性。另外，與夾緊方式相比，可以應對大徑軸。

SFM-060SS-20B-15B-60N

SFM-060SS-20B-15B-80N

SFM-070SS-20B-15B-90N

SFM-070SS-20B-15B-100N

SFM-080SS-20B-15B-150N

SFM-080SS-20B-15B-200N

SFM-090SS-20B-15B-250N

SFM-090SS-20B-15B-300N

SFM-100SS-20B-15B-450N

SFM-120SS-20B-15B-600N

SFM-070SS-25K-30K-100N

SFM-080SS-25K-30K-150N

SFM-080SS-25K-30K-200N

SFM-090SS-25K-30K-300N

SFM-100SS-25K-30K-450N

SFM-120SS-25K-30K-600N

SFM-140SS-25K-30K-800N

SFM-140SS-25K-30K-1000N

SFF系列特點：

根據最新伺服電機的規格和尺寸，設定容許扭矩、對應軸徑等，與各公司最新的伺服電機最佳匹配。該模型提供了具有良好組裝可操作性的夾緊方法和可靠的楔形緊固方法。均可實現本公司以往1.5倍以上(最大)的容許扭矩。它可以減小耦合尺寸，有助于降低慣性矩。您還可以從豐富的變化中選擇伺服電機對錐軸的響應。

高剛度/高扭矩。

通過追求理想的形狀，新開發的元件(板簧)大大提高了剛性和容許扭矩。

經年變化強，完全無背景。

動力傳遞全部通過摩擦耦合進行，可以實現無齒隙、精確的軸旋轉、超精密控制運行，基本上沒有老化。

夾緊方法。

單側2根螺栓可調心。兩側的夾緊輪轂由高精度的專用夾具組裝而成，確保了高度的同心性。我們還可選擇地提供與伺服電機錐軸相對應的錐形凸緣和中心螺母。

楔子緊固方法。

高度可靠的高精度楔形緊固方法。和夾緊方式一樣，確保了很高的同心性。另外，與夾緊方式相比，可以應對大徑軸。

SFF-070SS-25K-30K-100N 　 　 　 　 　 　 　 　 　 　 　 　 　

SFF-080SS-25K-30K-150N

SFF-080SS-25K-30K-200N 　 　 　 　 　 　 　 　 　 　 　 　 　

SFF-090SS-25K-30K-300N 　 　 　 　 　

SFF-100SS-25K-30K-450N 　 　 　 　 　

SFF-120SS-25K-30K-600N 　 　

SFF-140SS-25K-30K-800N

SFF-140SS-25K-30K-1000N

SFF-040DS-25B-30B-8N

SFF-040DS-25B-30B-12N

SFF-050DS-25B-30B-25N

SFF-060DS-25B-30B-60N

SFF-060DS-25B-30B-80N

SFF-070DS-25B-30B-90N

SFF-070DS-25B-30B-100N

SFF-080DS-25B-30B-150N

SFF-080DS-25B-30B-200N

SFF-090DS-25B-30B-250N

SFF-090DS-25B-30B-300N

SFF-100DS-25B-30B-450N

SFF-120DS-25B-30B-600N

SFF-070DS-25K-30K-100N

SFF-080DS-25K-30K-150N

SFF-080DS-25K-30K-200N

SFF-090DS-25K-30K-300N

SFF-100DS-25K-30K-450N

SFF-120DS-25K-30K-600N

SFF-140DS-25K-30K-800N

SFF-140DS-25K-30K-1000N

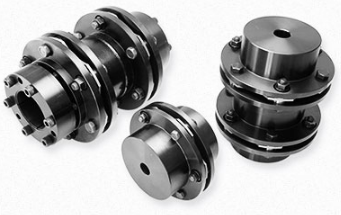

SFS系列特點：

采用鋼作為主體材質的板簧類型的聯軸器，是伺服彈性的基本類型。通過高剛性單元件類型和隔離件，雙元件類型和中間法蘭結合在一起的浮動軸型是柔性的雙元件類型。

廣泛的線上。

雙元件SFS W通過高剛性單元件SFS S和隔離件提供了一種柔性雙元件SFS W，以及SFS G以適應更長的軸距。

無電解鍍鎳也上線了。

對于底孔產品和鑰匙固定螺紋產品，可以選擇化學鍍鎳進行表面處理。

高精度的安裝。

SFS S/W/G-M-M-M型采用摩擦緊固，用于將套筒插入法蘭內的設計，以套筒外徑為導向，實現高精度安裝。

可以以零件為單位進行組裝。

以零件為單位交付，即使是組裝狀態下無法安裝的設計也可以毫無問題地使用。另外，根據您的要求，也可以應對組裝出貨。另外，由于每個法蘭都具有安裝尺寸的兼容性，因此您可以僅在一側的法蘭上訂購底孔產品，也可以將鑰匙固定螺桿型法蘭與高精度摩擦緊固法蘭結合在一起訂購。

SFS-05S-C

SFS-06S-C

SFS-08S-C

SFS-09S-C

SFS-10S-C

SFS-12S-C

SFS-14S-C

SFS-05W-C

SFS-06W-C

SFS-08W-C

SFS-09W-C

SFS-10W-C

SFS-12W-C

SFS-14W-C

SFC系列特點：

板簧型聯軸器采用輕質、高強度的高強度鋁合金作為夾緊輪轂，扭轉剛度高，響應高響應。通過高剛性的單元件類型和隔板將元件設置為雙元件，并提供靈活的雙元件類型。均為軸徑聯動型輪轂外徑，實現慣性力矩降低。

超低慣性。

夾緊輪轂的外徑形狀與所采用的孔徑聯動，在較小的孔徑下，外徑也較小，將其抑制到所需的最低慣性，非常適合高加速運轉。根據所采用的孔徑組合，存在3種形狀類型。

簡單·可靠·諾帕克拉西。

由于與軸的緊固采用夾緊方式，因此只需擰緊左右各一根螺栓即可完成安裝。夾緊輪轂抗振動和沖擊，可以可靠地緊固，動力傳遞全部通過摩擦耦合進行，因此沒有齒隙。聯軸器兩側的夾緊輪轂，用專用夾具進行定心，確保同心度。

切斷熱量.。

元件采用不銹鋼板簧，使伺服電機的熱量難以傳遞到從動軸側，從而減少因熱膨脹引起的精度變化。

錐形軸對應的。

通過將可選錐形適配器連接到伺服電機的錐軸上，可以通過夾緊輪轂進行緊固。

全長指定對應(SFC DA2類型)。

SFC-002SA2

SFC-005SA2

SFC-010SA2

SFC-020SA2

SFC-025SA2

SFC-030SA2

SFC-035SA2

SFC-040SA2

SFC-050SA2

SFC-055SA2

SFC-060SA2

SFC-080SA2

SFC-090SA2

SFC-100SA2

SFC-002DA2

SFC-005DA2

SFC-010DA2

SFC-020DA2

SFC-025DA2

SFC-030DA2

SFC-035DA2

SFC-040DA2

SFC-050DA2

SFC-055DA2

SFC-060DA2

SFC-080DA2

SFC-090DA2

SFC-100DA2
